以下从细分品类、应用场景、龙头企业及核心优势三个维度，系统梳理半导体产业链十五大关键材料的布局逻辑：
1. 硅片（芯片基底）
细分品类：12英寸大硅片、8英寸硅片、SOI硅片、碳化硅（SiC）衬底、氮化镓（GaN）衬底
应用场景：芯片制造的基底材料，决定器件性能与制程上限
龙头及优势： 沪硅产业：硅片国产替代标杆，覆盖主流尺寸与先进衬底 立昂微：垂直一体化硅片厂商（从晶圆到衬底全链条布局） 天岳先进：碳化硅衬底技术领先，适配功率/射频芯片需求

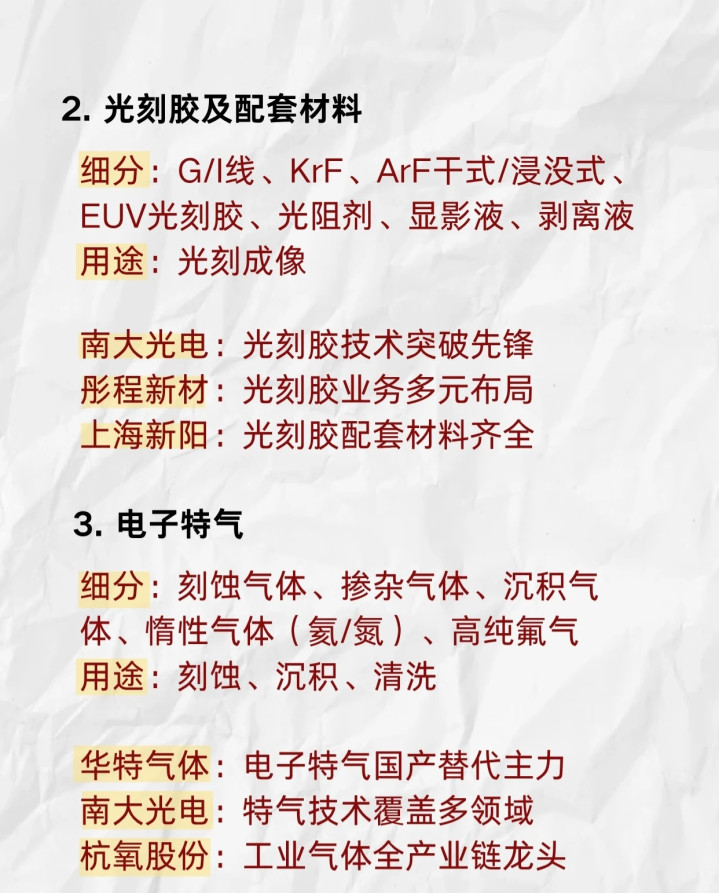

2. 光刻胶及配套材料（光刻成像）
细分品类：G/I线、KrF、ArF干式/浸没式、EUV光刻胶、光阻剂、显影液、剥离液
应用场景：光刻工艺核心耗材，决定图形精度与制程节点
龙头及优势： 南大光电：光刻胶技术突破先锋（ArF/EUV领域进展显著） 彤程新材：光刻胶业务多元布局（覆盖多品类+客户协同） 上海新阳：光刻胶配套材料齐全（显影/剥离液等一站式供应）
3. 电子特气（刻蚀/沉积/清洗）
细分品类：刻蚀气体、掺杂气体、沉积气体、惰性气体（氦/氮）、高纯氟气
应用场景：晶圆制造中刻蚀、薄膜沉积、清洗的核心气源
龙头及优势： 华特气体：电子特气国产替代主力（覆盖多制程+国际客户认证） 南大光电：特气技术多领域覆盖（半导体+面板+光伏） 杭氧股份：工业气体全产业链龙头（从空分到特种气体一体化）

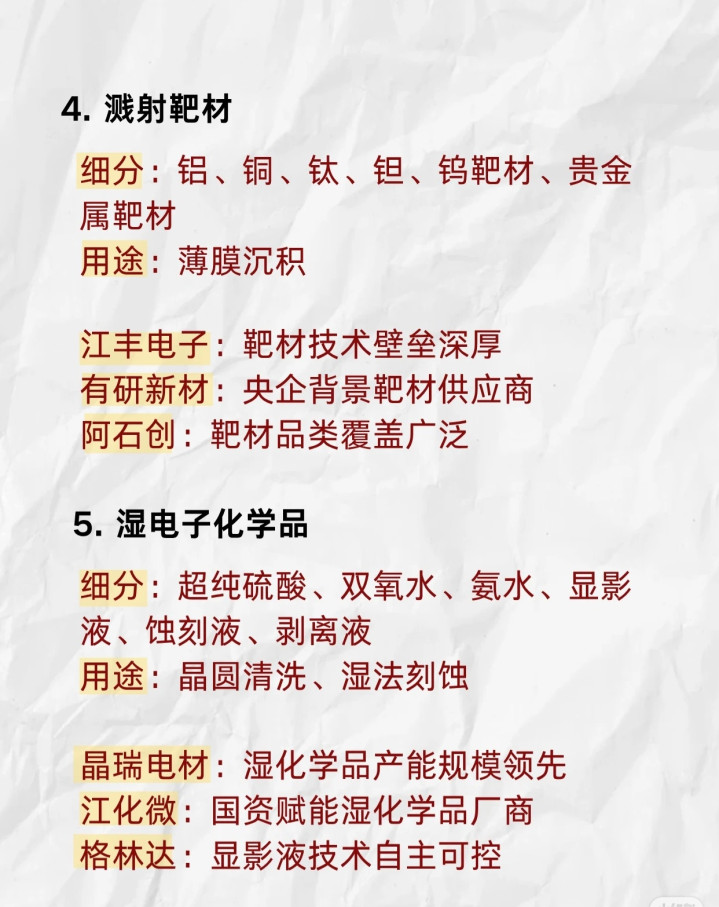

4. 溅射靶材（薄膜沉积）
细分品类：铝、铜、钛、钽、钨靶材、贵金属靶材
应用场景：PVD工艺中沉积金属薄膜（如互连线、电极）
龙头及优势： 江丰电子：靶材技术壁垒深厚（高纯/大尺寸靶材突破） 有研新材：央企背景靶材供应商（科研转化能力强） 阿石创：靶材品类覆盖广泛（金属+陶瓷+合金靶材）
5. 湿电子化学品（晶圆清洗/湿法刻蚀）
细分品类：超纯硫酸、双氧水、氨水、显影液、蚀刻液、剥离液
应用场景：晶圆清洗、湿法刻蚀、图形转移的核心湿化学品
龙头及优势： 晶瑞电材：湿化学品产能规模领先（超纯试剂+配方整合） 江化微：国资赋能湿化学品厂商（客户资源+合规性强） 格林达：显影液技术自主可控（半导体级显影液国产化突破）

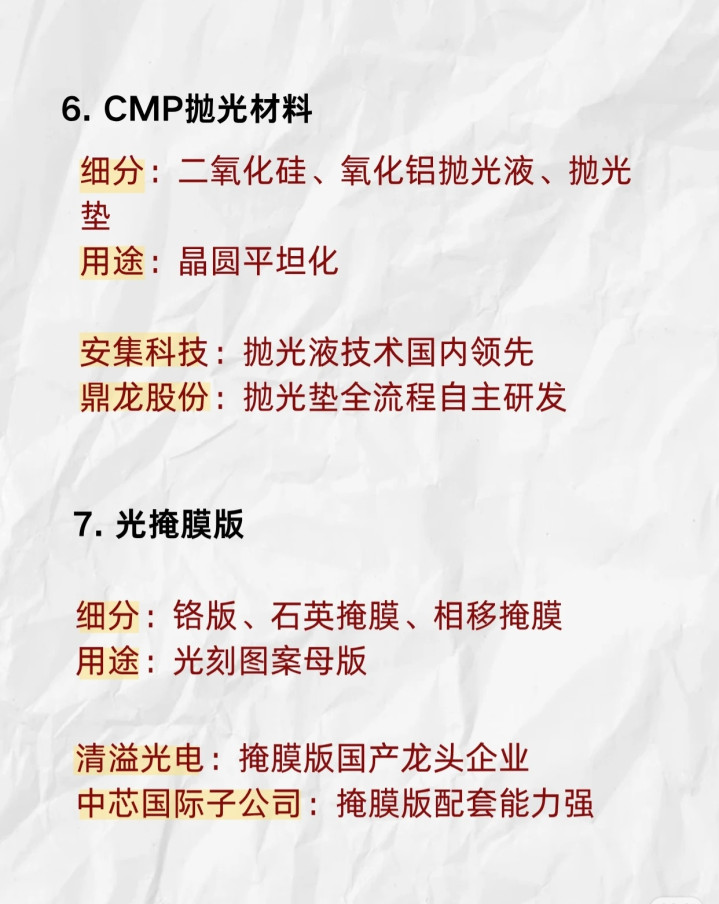

6. CMP抛光材料（晶圆平坦化）
细分品类：二氧化硅、氧化铝抛光液、抛光垫
应用场景：化学机械抛光（CMP）工艺，实现晶圆全局平坦化
龙头及优势： 安集科技：抛光液技术国内领先（高选择比+低缺陷） 鼎龙股份：抛光垫全流程自主研发（从材料到成品全链路可控）
7. 光掩膜版（光刻图案母版）
细分品类：铬版、石英掩膜、相移掩膜
应用场景：光刻工艺的“图案母版”，决定芯片图形精度
龙头及优势： 清溢光电：掩膜版国产龙头（高端石英掩膜技术突破） 中芯国际子公司：掩膜版配套能力强（与晶圆制造深度协同）

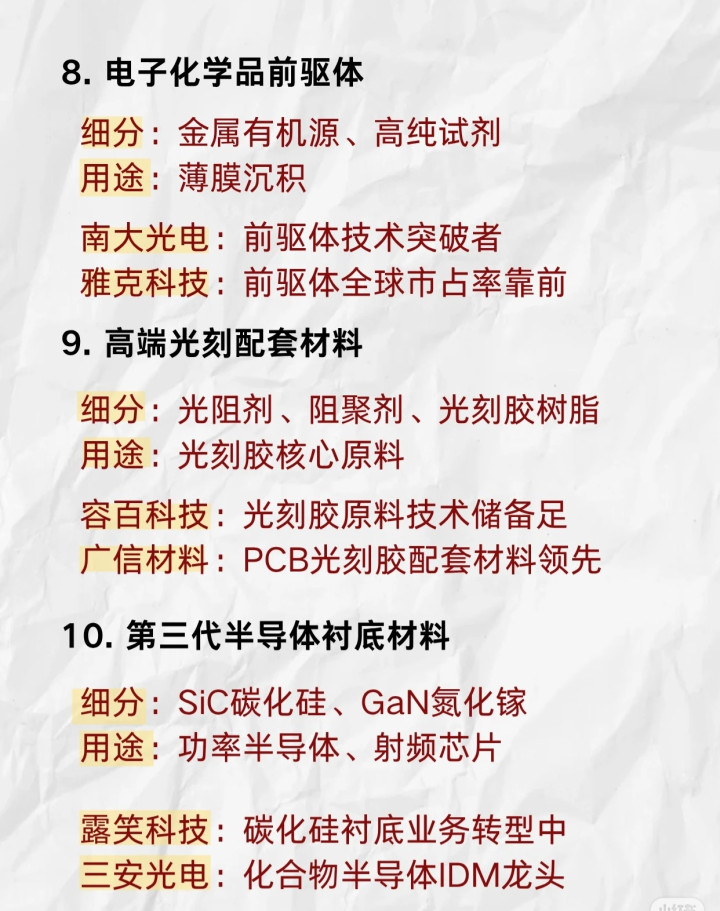

8. 电子化学品前驱体（薄膜沉积）
细分品类：金属有机源、高纯试剂
应用场景：CVD/PVD工艺中沉积薄膜的“原料核心”（如金属薄膜）
龙头及优势： 南大光电：前驱体技术突破者（MO源+高K前驱体） 雅克科技：前驱体全球市占率靠前（多品类+国际客户绑定）
9. 高端光刻配套材料（光刻胶核心原料）
细分品类：光阻剂、阻聚剂、光刻胶树脂
应用场景：光刻胶的“核心原料”，决定光刻胶性能（如感光度、分辨率）
龙头及优势： 容百科技：光刻胶原料技术储备足（树脂+光引发剂） 广信材料：PCB光刻胶配套材料领先（阻聚剂+树脂国产化）
10. 第三代半导体衬底材料（功率/射频芯片）
细分品类：SiC碳化硅、GaN氮化镓
应用场景：功率半导体（如新能源汽车）、射频芯片（如5G基站）的核心衬底
龙头及优势： 露笑科技：碳化硅衬底业务转型中（产能爬坡+技术迭代） 三安光电：化合物半导体IDM龙头（衬底+器件+模组一体化）
11. 绝缘/介电材料（绝缘隔离）
细分品类：氧化硅、氮化硅、高介电常数介质
应用场景：芯片内绝缘层（隔离导电层）、高K介质（栅极电容）
龙头及优势： 菲利华：高纯石英材料全产业链（从矿源到制品） 安集科技：介电材料技术同步突破（高K/低K介质）
12. 高端IC载板（芯片承载互联）
细分品类：FC-BGA、AI服务器载板、存储载板
应用场景：芯片封装的“载体+互联枢纽”（如CPU、GPU、存储芯片）
龙头及优势： 深南电路：高端载板技术国内领先（FC-BGA+AI载板突破） 生益科技：覆铜板与载板协同发展（材料+载板一体化）
13. 电子封装树脂/塑封料（芯片封装保护）
细分品类：环氧塑封料、底部填充胶、导电胶
应用场景：芯片封装的“防护+互联”（塑封防潮、底部填充防应力）
龙头及优势： 长电科技配套：封装材料协同供应（与封装产能深度绑定） 康强电子：封装材料品类齐全（塑封料+底部填充胶+导电胶）

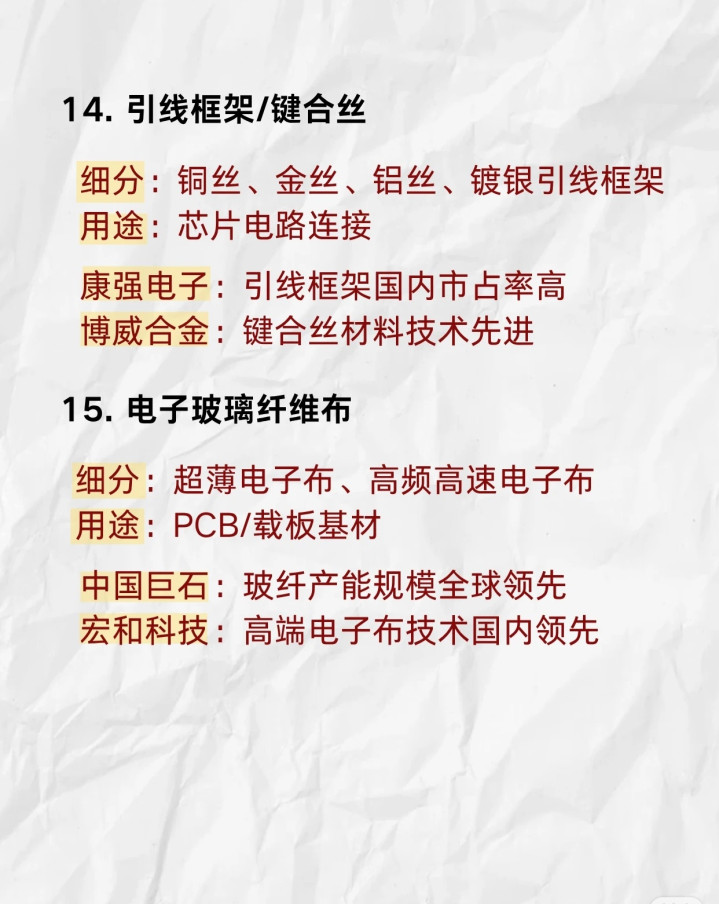

14. 引线框架/键合丝（芯片电路连接）
细分品类：铜丝、金丝、铝丝、镀银引线框架
应用场景：芯片与外部电路的“物理+电气连接”（引线框架支撑，键合丝传导）
龙头及优势： 康强电子：引线框架国内市占率高（多规格+高可靠性） 博威合金：键合丝材料技术先进（铜丝/金丝性能优化）
15. 电子玻璃纤维布（PCB/载板基材）
细分品类：超薄电子布、高频高速电子布
应用场景：PCB/载板的“基材骨架”（提供机械强度+电气绝缘）
龙头及优势： 中国巨石：玻纤产能规模全球领先（超薄布+高频布突破） 宏和科技：高端电子布技术国内领先（极薄布+低介电损耗）
总结
半导体材料是芯片制造的“根基”，国产替代（如硅片、光刻胶、特气）与技术突破（如第三代半导体、高端载板）是核心主线。龙头企业通过“垂直一体化”“技术卡位”“客户协同”构建壁垒，需关注技术迭代（如EUV光刻胶、SiC衬底）、产能扩张（如12英寸硅片、高端载板）、客户认证（如晶圆厂/封测厂导入）三大驱动因素。
（注：企业优势基于公开资料与技术进展，需结合行业动态持续跟踪。）
